產品名稱：Q941F 型 PN16~PN63 法蘭連接浮動軟密封球閥[ 2019-07-18 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

產品說明：

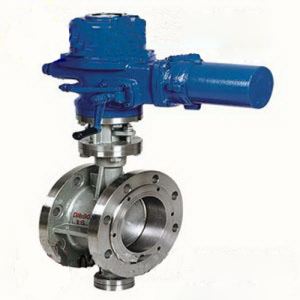

Q941F 型 PN16~PN63 法蘭連接浮動軟密封球閥：電動驅動、法蘭連接形式、浮動球直通式，密封形式采用軟密封、閥座密封面材料為氟塑料，公稱壓力 PN16~PN63、公稱尺寸 DN15~DN200、適用溫度為 -28~300℃，閥體材料為碳素鋼或不銹鋼。

Q941F 型 PN16~PN63 法蘭連接浮動軟密封球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由 DCL 系列精小型電動執行器（也可根據用戶要求配置不同型號電子式電動執行機構或氣活塞式執行機構）與超短球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。

產品主要性能參數：

Q941F 型 PN16~PN63 法蘭連接浮動軟密封球閥主要性能參數
型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Q941F-16C	16	1.6	-28~300	水、蒸汽、油品等
Q941F-25	25	2.5
Q941F-40	40	4.0
Q941F-63	63	6.3
Q941F-16P	16	1.6		硝酸等腐蝕性介質
Q941F-25P	25	2.5
Q941F-40P	40	4.0
Q941F-63P	63	6.3
Q941F-16R	16	1.6
Q941F-25R	25	2.5
Q941F-40R	40	4.0
Q941F-63R	63	6.3

產品主要零部件材料：

Q941F 型 PN16~PN63 法蘭連接浮動軟密封球閥主要零部件材料
型號	材料
型號	閥體	球體、閥桿	密封圈	填料、墊圈
Q941F-16C	WCB	2Cr13	聚四氟乙烯	V形聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨纏繞墊
Q941F-25
Q941F-40
Q941F-63
Q941F-16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
Q941F-25P
Q941F-40P
Q941F-63P
Q941F-16R	CF8 (304)	0Cr18Ni9 (304)
Q941F-25R
Q941F-40R
Q941F-63R

產品訂貨須知：

一、①法蘭連接浮動軟密封球閥產品名稱與型號②法蘭連接浮動軟密封球閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定上海湖泉的法蘭連接浮動軟密封球閥型號，請按法蘭連接浮動軟密封球閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。

感謝您訪問我們的網站【http://www.hkdy123.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

產品外形及結構尺寸：

Q941F (PN16) 型法蘭連接浮動軟密封球閥外形及結構尺寸 (mm)
DN	L	D	D1	D2	b	z×ød
15	130	95	65	45	14	4×ø14
20	140	105	75	55	14	4×ø14
25	150	115	85	65	14	4×ø14
32	165	135	100	78	16	4×ø18
40	180	145	110	85	16	4×ø18
50	200	160	125	100	16	4×ø18
65	220	180	145	120	18	4×ø18
80	250	195	160	135	20	8×ø18
100	280	215	180	155	20	8×ø18
125	320	245	210	185	22	8×ø18
150	360	280	240	210	24	8×ø23
200	400	335	295	265	26	12×ø23

Q941F (PN25) 型法蘭連接浮動軟密封球閥外形及結構尺寸 (mm)
DN	L	D	D1	D2	b	z×ød
15	130	95	65	45	16	4×ø14
20	140	105	75	55	16	4×ø14
25	150	115	85	65	16	4×ø14
32	165	135	100	78	18	4×ø18
40	180	145	110	85	18	4×ø18
50	200	160	125	100	20	4×ø18
65	220	180	145	120	22	8×ø18
80	250	195	160	135	22	8×ø18
100	280	230	190	160	24	8×ø23
125	320	270	220	188	28	8×ø25
150	360	300	250	218	30	8×ø25
200	400	360	310	278	34	12×ø25

Q941F (PN40) 型法蘭連接浮動軟密封球閥外形及結構尺寸 (mm)
DN	L	D	D1	D2	b	z×ød
15	130	95	65	45	16	4×ø14
20	140	105	75	55	16	4×ø14
25	150	115	85	65	16	4×ø14
32	180	135	100	78	18	4×ø18
40	200	145	110	85	18	4×ø18
50	220	160	125	100	20	4×ø18
65	250	180	145	120	22	8×ø18
80	280	195	160	135	22	8×ø18
100	320	230	190	160	24	8×ø23
125	400	270	220	188	28	8×ø25
150	400	300	250	218	30	8×ø25
200	502	375	320	282	38	12×ø30

Q941F (PN63) 型法蘭連接浮動軟密封球閥外形及結構尺寸 (mm)
DN	L	D	D1	D2	b	z×ød
15	140	105	75	55	18	4×ø14
20	152	125	90	68	20	4×ø18
25	180	135	100	78	22	4×ø18
32	200	150	110	82	24	4×ø23
40	220	165	125	95	24	4×ø23
50	250	175	135	105	26	4×ø23
65	280	200	160	130	28	8×ø23
80	320	210	170	140	30	8×ø23
100	360	250	200	168	32	8×ø25
125	381	295	240	202	36	8×ø34
150	403	340	280	240	38	12×ø34
